Заменить AH
Модель: имел
Размеры: 1-18 дюймов
Голова: 9-95 м
Вместимость: 3-5000м3/ч
СМИ: жидкая глина
Материал: Cr27, Cr30, Cr33, CD4MCu, Резинаr
Введение в продукт

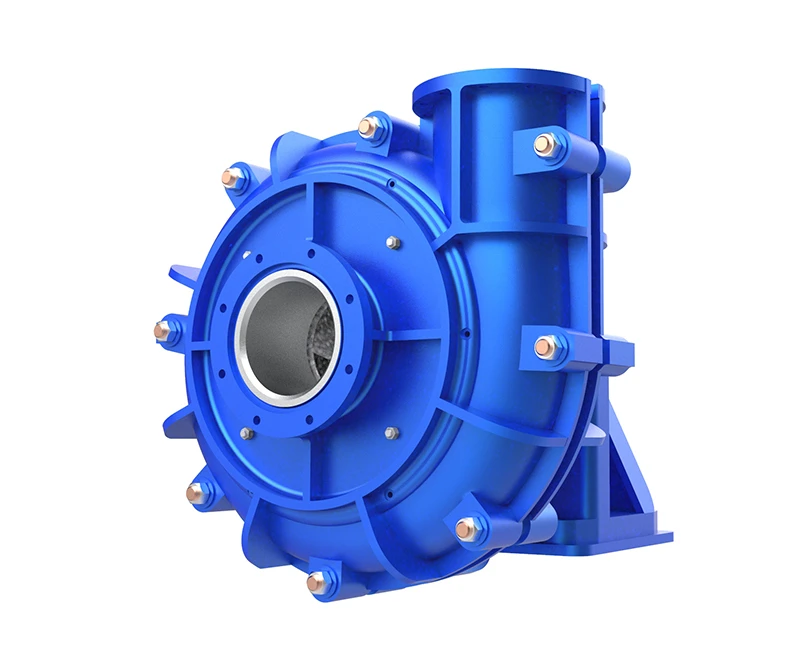

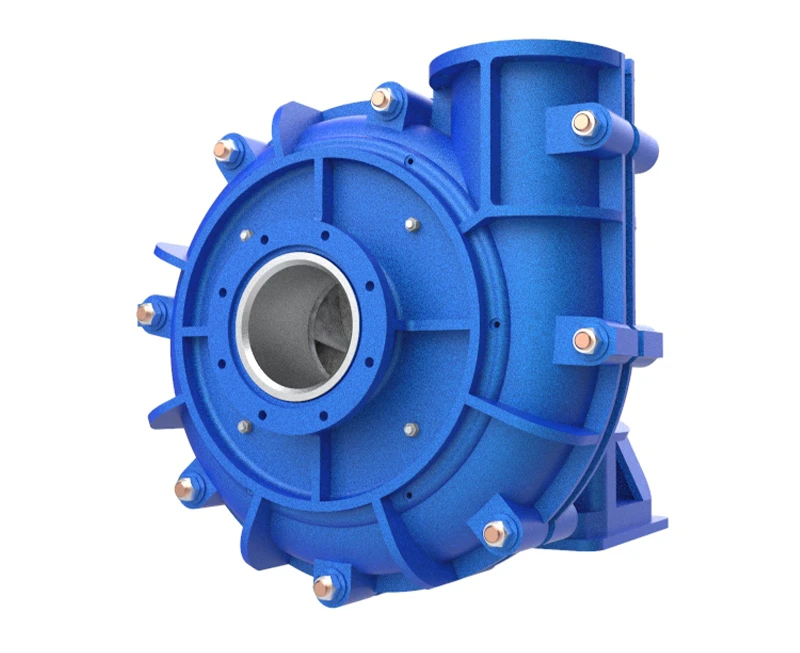

Сверхмощный шламовый насос HAD спроектирован для работы с самыми сложными системами перекачки, включая высокоабразивные, высокоплотные и эрозионно-разрушающие суспензии. Благодаря очень толстому поперечному сечению в критических точках износа и оптимизированной конструкции рабочего колеса, оно обеспечивает надежную работу, увеличенный срок службы и минимальные требования к техническому обслуживанию.
Для еще большей универсальности насосы с резиновой облицовкой могут использоваться при работе с химическими веществами, поскольку для конкретных условий эксплуатации доступны различные резиновые материалы. Это делает серию HAD особенно идеальной для работы в агрессивных средах, таких как разгрузка мельниц и транспортировка хвостов.
Влажные детали
Футеровка
Существуют металлические и эластомерные вкладыши.В зависимости от размеров насоса, компоненты вкладыша различаются, как показано в таблице ниже.
|
Насос |
Металлические вкладыши |
Эластомерные вкладыши |
|||||
|
Ф.П.Л.И. |
Спиральный вкладыш |
Щекотка для горла |
Ф.П.Л.И. |
Облицовка каркасной плиты |
Накладка на защитную пластину |
Щекотка для горла |
|
|
1,5/1 ИМЕЛ |
√ |
√ |
|
|
√ |
√ |
|
|
2/1.5 ИМЕЛ |
√ |
√ |
|
|
√ |
√ |
|
|
3/2 ИМЕЛИ |
√ |
√ |
|
|
√ |
√ |
|
|
4/3 ИМЕЛИ |
√ |
√ |
|
|
√ |
√ |
|
|
6/4 БЫЛО |
√ |
√ |
√ |
|
√ |
√ |
√ |
|
8/6 ИМЕЛИ |
√ |
√ |
√ |
|
√ |
√ |
√ |
|
10/8 ИМЕЛИ |
√ |
√ |
√ |
|
√ |
√ |
√ |
|
12/10 ИМЕЛИ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
14/12 БЫЛО |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
16/14 БЫЛО |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
20/18 БЫЛО |
√ |
√ |
√ |
√ |
√ |
√ |
√
|
Помимо металла и эластомера, в условиях высокой коррозионной активности широко используются керамические материалы.Наши керамические насосы взаимозаменяемы со стандартными насосами HAD.
Крыльчатка
Мы предлагаем три основных типа рабочих колес — закрытые, открытые и полуоткрытые, - каждое из которых предназначено для удовлетворения различных требований применения. В дополнение к этим стандартным опциям мы предлагаем различные конструктивные особенности для оптимизации производительности, такие как задние лопатки, снятые задние лопатки, заполненные задние лопатки, небольшие лопатки, высокоэффективная конструкция и конструкция с увеличенной толщиной. Чтобы дополнительно адаптировать рабочее колесо к вашим конкретным потребностям, мы также можем отрегулировать диаметр с помощью ЧПУ. В конечном счете, помимо наших стандартных предложений, наши инженеры тесно сотрудничают с вами, чтобы выбрать или спроектировать идеальное рабочее колесо для вашего применения.
Кожух
Таблица несущей способности крышки и каркасной плиты при давлении
|
Материал крышки и каркасной пластины |
Размер насоса |
Рабочее давление |
Статическое давление |
Коэффициент испытательного давления |
Рабочее давление |
Статическое давление |
Коэффициент испытательного давления |
|
Ковкий чугун |
|
Вкладыш из высококачественного хромового сплава |
Эластомерная прокладка (максимальная) |
||||
|
1,5/1 АЧ |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
2/1,5 АЧ |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
3/2 АЧ |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
4/3 АЧ |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
6/4 АЧ |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
8/6 АЧ |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
10/8 АЧ |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
12/10 АЧ |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
14/12 АЧ |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
16/14 АЧ |
2,100 |
3,100 |
1.5 |
1,400 |
1,750 |
1.25 |
|
|
20/18 АЧ |
1,400 |
2,100 |
1.5 |
1,400 |
2,100 |
1.5 |
|
|
Материал крышки и каркасной пластины |
Размер насоса |
Рабочее давление |
Статическое давление |
Коэффициент испытательного давления |
Рабочее давление |
Статическое давление |
Коэффициент испытательного давления |
|
чугун |
|
Вкладыш из высококачественного хромового сплава |
Эластомерная прокладка |
||||
|
1,5/1 АЧ |
1400 |
2100 |
1.5 |
700 |
875 |
1.25 |
|
|
2/1,5 АЧ |
1400 |
2100 |
1.5 |
700 |
875 |
1.25 |
|
|
3/2 АЧ |
1400 |
2100 |
1.5 |
700 |
875 |
1.25 |
|
|
4/3 АЧ |
1400 |
2100 |
1.5 |
700 |
875 |
1.25 |
|
|
6/4 АЧ |
1050 |
1575 |
1.5 |
520 |
650 |
1.25 |
|
|
8/6 АЧ |
1050 |
1575 |
1.5 |
520 |
650 |
1.25 |
|
Тип уплотнения
У нас есть другой способ уплотнения для наших насосов HAD.
- Уплотнительное кольцо: В зависимости от расхода промывочной воды различают полный расход, низкий расход и сверхнизкий расход
- Уплотнение вытеснителя: нормальное, высокое уплотнение
- Механическое уплотнение

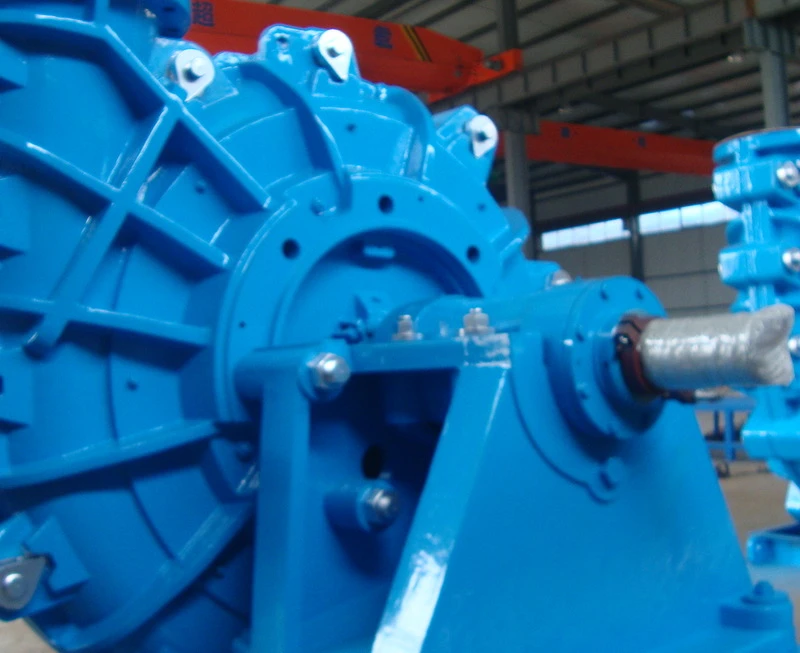

Подшипниковый узел
В наших подшипниковых узлах можно использовать две смазочные среды — масло или консистентную смазку — в зависимости от различных условий эксплуатации и предпочтений в обслуживании. Клиенты также могут выбирать подшипники ведущих марок в соответствии со своими требованиями к надежности и эксплуатационным характеристикам.
Чтобы помочь с правильным выбором, мы разработали справочную таблицу, в которой четко указаны номинальные значения мощности, соответствующие каждому типоразмеру подшипникового узла.
|
Подшипниковый узел |
Номинальная мощность (кВт) |
Подшипниковый узел |
Номинальная мощность (кВт) |
|
A |
7.5 |
куб.см |
55 |
|
B |
15 |
дд |
110 |
|
C |
30 |
ee |
225 |
|
D |
60 |
ФФ |
425 |
|
E |
120 |
гг |
900 |
|
F |
260 |
ул |
560 |
|
G |
600 |
ту |
1200 |
|
H |
1400 |
U |
2000 |
Получение точных решений для насосов и компонентов
Компания Damei Kingmech Pump Co., Ltd. - профессиональный китайский производитель промышленных насосов, основанная в 2007 году. Придерживаясь принципа предоставления клиентам качественного оборудования, в котором они нуждаются
